Umístění: Domov > produkty > Cykloidní převodovky

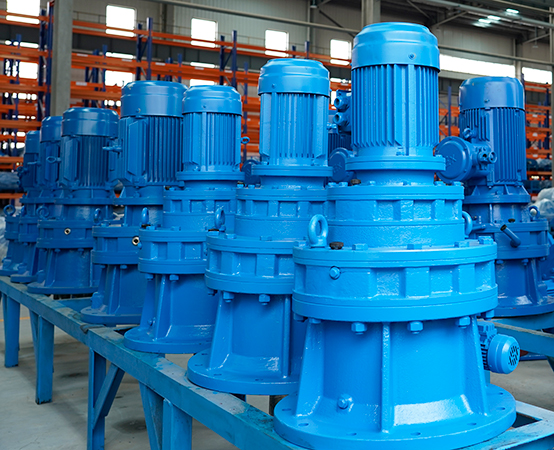

Cykloidní převodovky řady X/B/JXJ

Jmenovitý výkon:
0,37KW~55KW
Max. Točivý moment:
150~20 000 N.m
Uspořádání převodovky:
Cycloid & Pin Wheel
Poloha hřídelí:
Koaxiální / Inline
Poměr:
9~1849
Instalace:
Patka, montáž na přírubu
Chatovat nyní
Poslat e-mailem
Whatsapp
Podíl:
Cykloidní převodovky
Cykloidní převodovky
Funkce
Technická data
Související produkty
Řešení
Funkce


01
Velký redukční poměr, 1-stupňový poměr 9~87, 2-stupňový poměr 121~1849, větší redukční poměr je k dispozici u 3-stupňových nebo vícestupňových kombinací
02
Vysoká účinnost, průměrná účinnost je více než 90%
03
Kompaktní konstrukce, nízká hmotnost
04
Stabilní a spolehlivý provoz, nízká hlučnost
05
Dlouhá životnost
Technická data
Modelky Napájení Poměr Max. Točivý moment Průměr výstupní hřídele. Vstupní hřídel prům.
1 etapa
X2(B0/B12/JXJ0) 0.37~1.5 9~87 150 Φ25 (Φ30) Φ15
X3(B1/B15/JXJ1) 0.55~2.2 9~87 250 Φ35 Φ18
X4(B2/B18/JXJ2) 0.75~4.0 9~87 500 Φ45 Φ22
X5(B3/B22/JXJ3) 1.5~7.5 9~87 1,000 Φ55 Φ30
X6(B4/B27/JXJ4) 2.2~11 9~87 2,000 Φ65 (Φ70) Φ35
X7 3.0~11 9~87 2,700 Φ80 Φ40
X8(B5/B33/JXJ5) 5.5~18.5 9~87 4,500 Φ90 Φ45
X9(B6/B39/JXJ6) 7.5~30 9~87 7,100 Φ100 Φ50
X10(B7/B45/JXJ7) 15~45 9~87 12,000 Φ110 Φ55
X11(B8/B55/JXJ8) 18.5~55 9~87 20,000 Φ130 Φ70
2 etapa
X32(B10) 0.25~0.55 121~1849 - Φ35 Φ15
X42(B20/B1812/JXJE20) 0.37~0.75 121~1849 - Φ45 Φ15
X53(B31/B2215/JXJE31) 0.55~1.5 121~1849 - Φ55 Φ18
X63(B41/B2715/JXJE41) 0.75~2.2 121~1849 - Φ65 (Φ70) Φ18
X64(B42/B2718/JXJE42) 0.75~2.2 121~1849 - Φ65 (Φ70) Φ22
X74 1.1~3.0 121~1849 - Φ80 Φ22
X84(B52/B3318/JXJE52) 1.5~4.0 121~1849 - Φ90 Φ22
X85(B53/B3322/JXJE53) 2.2~5.5 121~1849 - Φ90 Φ30
X95(B63/B3922/JXJE63) 3.0~7.5 121~1849 - Φ100 Φ30
X106(B74/B4527/JXJE74) 4.0~11 121~1849 - Φ110 Φ35
X117(B84/B5527/JXJE85) 4.0~15 121~1849 - Φ130 Φ40 (Φ35)
